MPCZ-16EX-IF オプションの例
基板側面視図
図1
.

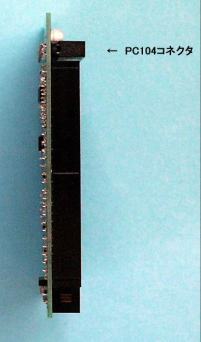

MPCZ-16EX-IF-L
図2
.

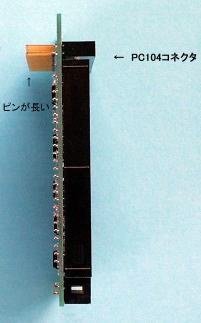

MPCZ-16EX-IF-H
PC104バスは基板を積み重ねてバスを連結します。
図1のIF-Lを下に、図2のIF-Hを上にする場合は連結できますが、その逆は不可です
但し、連結する全てのバスがIF-Hでも問題ありませんが最下部に位置するボードがIF-Hであると基板下の約11mmのピンが邪魔になることになります。
